72系列精密角接觸球軸承

作者：ZLYQX 瀏覽量：發布日期：2024-03-27

72系列精密角接觸球軸承

結構特點:以ISO為標準的ZLYQX精密軸承基礎系列；

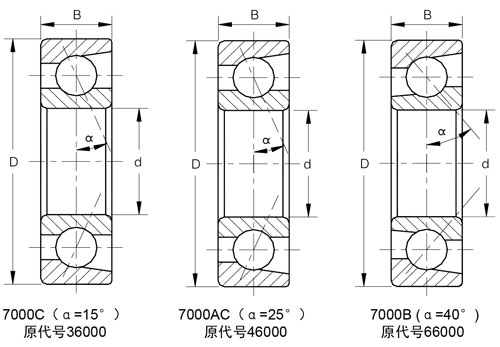

接觸角:分15o和25o，成對使用可承受軸向負荷和徑向負荷或合成負荷。

保持架：外圈引導的酚醛樹脂夾布膠木保持架和滾動體引導的尼龍保持架可根據不同用途來選用。

中高速工況選用膠木保持架;500000≤DmN≤1000000時

中低速工況可選用尼龍保持架或膠木保持架。

速度因子:以外圈引導酚醛樹脂夾布膠木保持架為標準;

油脂潤滑DmN≤1000000即極限轉速N≤1000000/Dm Dm—軸承中徑油(少量)潤滑DmN≤1500000

適用范圍:此類軸承適用范圍很廣;主要用于中高轉速的需要精密軸向定位和徑向定位，高精度旋轉等工況。

例如：數控車床主軸，各類磨床工件軸，磨床砂輪主軸，光伏切片機，真空泵，風機，精密傳動機械等。

軸承 Bearings	尺寸 Demension					mounting dimensions 安裝尺寸				Loading 額定載荷		極限轉速		重量 Weight
	d	D	B	ramin	r1min	da	Da/Db	ra	rb	Cr	Cor	脂Lub	油Oil	≈
	mm					min	max	max	max	kN		r/min		Kg
7204C	20	47	14	1	0.3	26.5	40.5	1	0.3	13.1	9.6	34000	50000	0.11
7204AC	20	47	14	1	0.3	26.5	40.5	1	0.3	12.6	9.2	30000	45000	0.11
7205C	25	52	15	1	0.3	30.5	46.5	1	0.3	16.8	13.1	30000	45000	0.14
7205AC	25	52	15	1	0.3	30.5	46.5	1	0.3	16.1	12.5	26000	40000	0.14
7206C	30	62	16	1	0.3	36.5	55.5	1	0.3	23.4	18.8	24000	38000	0.21
7206AC	30	62	16	1	0.3	36.5	55.5	1	0.3	22.3	18	20000	34000	0.21
7207C	35	72	17	1.1	0.6	44	63	1.1	0.6	25.8	22.9	18000	30000	0.31
7207AC	35	72	17	1.1	0.6	44	63	1.1	0.6	24.5	21.9	17000	28000	0.31
7208C	40	80	18	1.1	0.6	49	71	1.1	0.6	34.1	30.9	17000	28000	0.4
7208AC	40	80	18	1.1	0.6	49	71	1.1	0.6	32.5	29.5	15000	24000	0.4
7209C	45	85	19	1.1	0.6	54	76	1.1	0.6	35.5	33.8	16000	26000	0.45
7209AC	45	85	19	1.1	0.6	54	76	1.1	0.6	33.8	32.3	14000	22000	0.45
7210C	50	90	20	1.1	0.6	57.5	83	1.1	0.6	43.3	40.6	15000	24000	0.49
7210AC	50	90	20	1.1	0.6	57.5	83	1.1	0.6	41.3	38.7	14000	22000	0.49
7211C	55	100	21	1.5	0.6	63	92	1.5	0.6	53.6	51.1	14000	22000	0.65
7211AC	55	100	21	1.5	0.6	63	92	1.5	0.6	51.1	48.8	13000	20000	0.65
7212C	60	110	22	1.5	0.6	71.5	100.5	1.5	0.6	55.8	56.2	12000	19000	0.86
7212AC	60	110	22	1.5	0.6	71.5	100.5	1.5	0.6	53	53.5	11000	18000	0.86
7213C	65	120	23	1.5	0.6	76.5	108.5	1.5	0.6	67.5	69	11000	18000	1.08
7213AC	65	120	23	1.5	0.6	76.5	108.5	1.5	0.6	64.2	65.8	9500	16000	1.08
7214C	70	125	24	1.5	0.6	81.5	113.5	1.5	0.6	70.2	74.6	10000	17000	1.19
7214AC	70	125	24	1.5	0.6	81.5	113.5	1.5	0.6	66.6	71.1	9000	15000	1.19
7215C	75	130	25	1.5	0.6	86.5	118.5	1.5	0.6	72.7	80.2	9500	16000	1.29
7215AC	75	130	25	1.5	0.6	86.5	118.5	1.5	0.6	68.9	76.3	8500	14000	1.29
7216C	80	140	26	2	1	92.5	128	2	1	86.5	96.5	9000	15000	1.58
7216AC	80	140	26	2	1	92.5	128	2	1	82.1	91.9	8000	13000	1.58
7217C	85	150	28	2	1	98.5	137	2	1	97.4	107.5	8500	14000	1.96
7217AC	85	150	28	2	1	98.5	137	2	1	92.5	102.4	7500	12000	1.96
7218C	90	160	30	2	1	103	147	2	1	121.9	131.3	8000	13000	2.44
7218AC	90	160	30	2	1	103	147	2	1	115.8	124.6	7000	11000	4.44
7219C	95	170	32	2.1	1.1	112	153	2.1	1.1	128.9	145.1	7500	11000	2.93
7219AC	95	170	32	2.1	1.1	112	153	2.1	1.1	122.5	138.3	6700	10000	2.93
7220C	100	180	34	2.1	1.1	116	164	2.1	1.1	146.2	165.9	7000	11000	3.51
7220AC	100	180	34	2.1	1.1	116	164	2.1	1.1	138.9	158.2	6700	10000	3.51
7221C	105	190	36	2.1	1.1	122	173	2.1	1.1	164.3	188.2	7000	11000	4.17
7221AC	105	190	36	2.1	1.1	122	173	2.1	1.1	156.3	179.5	6300	9500	4.17
7222C	110	200	38	2.1	1.1	130	181	2.1	1.1	170.4	202.5	6700	10000	4.95
7222AC	110	200	38	2.1	1.1	130	181	2.1	1.1	161.8	193	6000	9000	4.95
7224C	120	215	40	2.1	1.1	143	192	2.1	1.1	175.4	218.4	6000	9000	6.01
7224AC	120	215	40	2.1	1.1	143	192	2.1	1.1	166.3	207.9	5300	8000	6.01
7226C	130	230	40	3	1.1	151.5	209	3	1.1	200.6	258.3	5600	8500	6.41
7226AC	130	230	40	3	1.1	151.5	209	3	1.1	190.4	246.2	5000	7500	6.41
7228C	140	250	42	3	1.1	165	225.5	3	1.1	223.6	306.6	5000	7500	8.17
7228AC	140	250	42	3	1.1	165	225.5	3	1.1	212.3	292.2	4500	6700	8.17
7230C	150	270	45	3	1.1	178.5	242	3	1.1	240.9	341.5	4500	6700	10.38
7230AC	150	270	45	3	1.1	178.5	242	3	1.1	228.7	325.5	4000	6000	10.38
7232C	160	290	48	3	1.1	193.5	257	3	1.1	248.6	365.8	4300	6300	13.1
7232AC	160	290	48	3	1.1	193.5	257	3	1.1	236.1	348.6	3800	5600	13.1
7234C	170	310	52	4	1.5	202	278.5	4	1.5	300.2	459.2	3800	5600	15.93
7234AC	170	310	52	4	1.5	202	278.5	4	1.5	285	437.6	3600	5300	15.93
7236C	180	320	52	4	1.5	212	288.5	4	1.5	311.2	490.8	3800	5600	16.61
7236AC	180	320	52	4	1.5	212	288.5	4	1.5	295.5	467.7	3400	5000	16.61
7238C	190	340	55	4	1.5	227	303.5	4	1.5	321.3	524.8	3400	5000	20.29
7238AC	190	340	55	4	1.5	227	303.5	4	1.5	305.1	500.1	3200	4800	20.29
7240C	200	360	58	4	1.5	242	318.5	4	1.5	330.9	558.6	3200	4800	24.49
7240AC	200	360	58	4	1.5	242	318.5	4	1.5	314.2	532.3	3000	4500	24.49
